今天為廣大朋友介紹的是——雙甘膦廢水的處理技術

　　雙甘膦廢水的處理裝置，使處理程度更徹底、系統集成化更高包括處理容器，所述處理容器內部由上至下設有過濾板、第二過液板，所述過濾板、第二過液板將所述處理容器由上至下分隔為處理容器上部、處理容器中部和處理容器下部，所述處理容器設有廢水反應裝置。所述過濾板與第二過液板之間的間距為處理容器高度的0.3-0.7倍。本實用新型提供的雙甘膦廢水的處理裝置，可以使雙甘膦廢水在分步處理中逐步得以凈化，廢水在反應管內與雙氧水混合，管內設置的螺旋板使廢水和雙氧水混合充分，反應完全，保證了廢水達標排放。

　　權利要求書

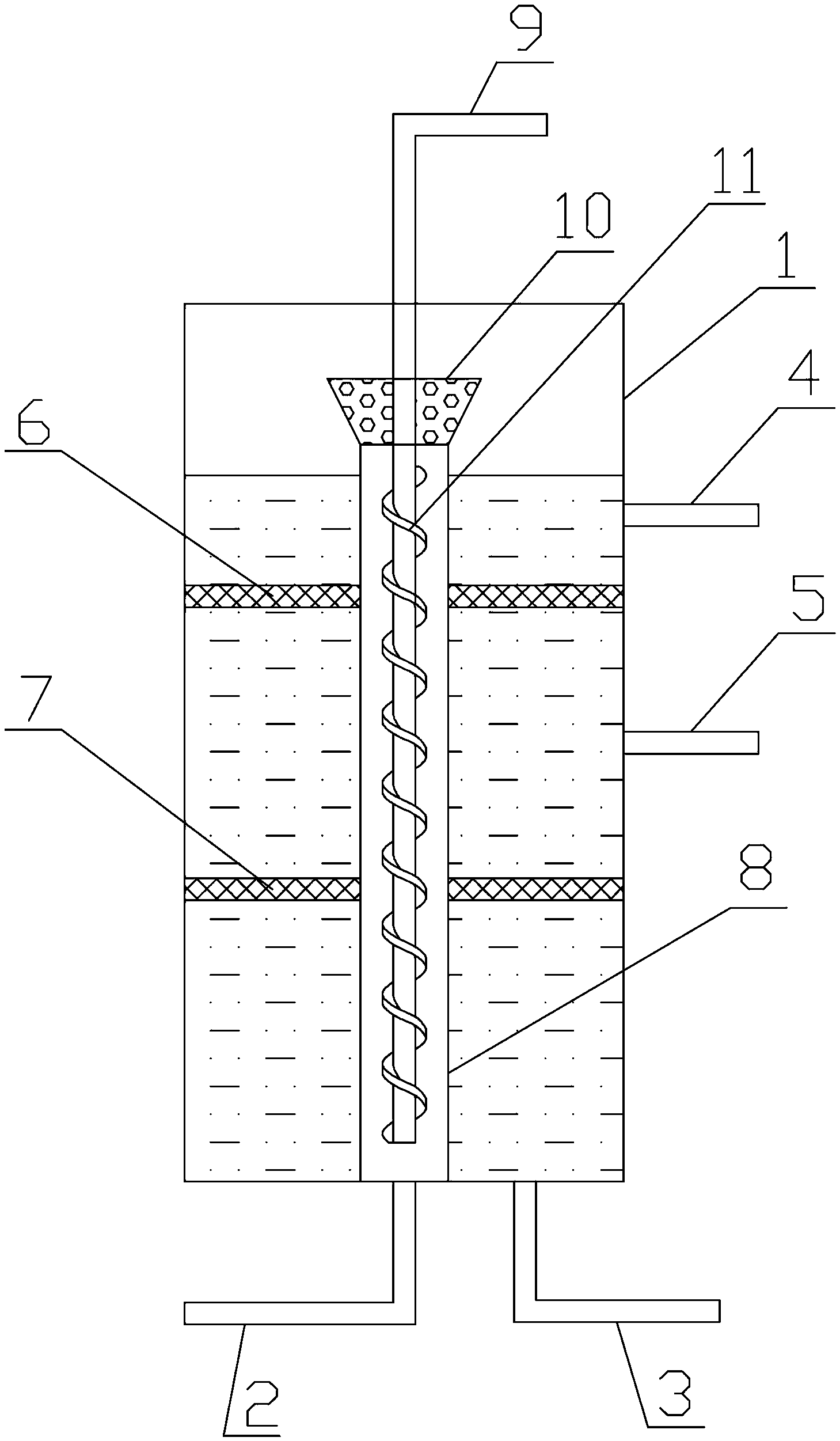

　　1.一種雙甘膦廢水的處理裝置，包括處理容器(1)，其特征在于：所述處理容器(1)內部由上至下設有過濾板(6)、第二過液板(7)，所述過濾板(6)、第二過液板(7)將所述處理容器(1)由上至下分隔為處理容器上部、處理容器中部和處理容器下部，所述處理容器(1)設有廢水反應裝置;

　　所述廢水反應裝置包括反應管(8)，所述反應管(8)設于處理容器(1)的中心區域并穿過過濾板(6)、第二過液板(7)，所述反應管(8)底部與處理容器(1)底部連接，所述反應管(8)上端位于處理容器上部，所述反應管(8)上端設有分布器(10)，中心管(9)穿過處理容器(1)和分布器(10)通入到反應管(8)內。

　　2.根據權利要求1所述的雙甘膦廢水的處理裝置，其特征在于：所述中心管(9)外側設有螺旋板(11)。

　　3.根據權利要求1所述的雙甘膦廢水的處理裝置，其特征在于：所述處理容器上部設有堿液進口(4)，所述處理容器中部設有酸液進口(5)，所述處理容器下部設有料液出口(3)。

　　4.根據權利要求1所述的雙甘膦廢水的處理裝置，其特征在于：所述反應管(8)底部設有料液入口(2)。

　　5.根據權利要求1所述的雙甘膦廢水的處理裝置，其特征在于：所述過濾板(6)與第二過液板(7)之間的間距為處理容器(1)高度的0.3-0.7倍。

　　6.根據權利要求5所述的雙甘膦廢水的處理裝置，其特征在于：所述過濾板(6)與第二過液板(7)之間的間距為處理容器(1)高度的0.5倍。

　　說明書

　　一種雙甘膦廢水的處理裝置

　　技術領域

　　本實用新型屬于工業廢水的處理領域，具體涉及一種雙甘膦廢水的處理裝置。

　　背景技術

　　雙甘膦(PMIDA)是生產高效、低毒、廣譜滅生性芽后除草劑的主要原料，也是農藥、醫藥、橡膠、電鍍、染料行業中重要中間體。其制法是將亞氨基二乙酸鈉鹽加入過量的鹽酸，生成亞氨基二乙酸鹽酸鹽，高溫脫水，再加入亞磷酸和滴加甲醛，滴加完后，再滴加液堿，攪拌，結晶。但在生產過程中會產生大量的廢水，需要對廢水進行處理合格達標才能排放，其處理方法主要包括有：膜分離法、沉淀法等。采用膜分離的方法時，仍然會存在有一些被分離出來的濃縮廢水，難以處理，而沉淀法的處理程度不高。

　　發明內容

　　鑒于現有技術的不足，本實用新型目的在于提供一種雙甘膦廢水的處理裝置，使處理程度更徹底、系統集成化更高。

　　本實用新型所采用的技術方案是：

　　一種雙甘膦廢水的處理裝置，包括處理容器，其特征在于：所述處理容器內部由上至下設有過濾板、第二過液板，所述過濾板、第二過液板將所述處理容器由上至下分隔為處理容器上部、處理容器中部和處理容器下部，所述處理容器設有廢水反應裝置;

　　所述廢水反應裝置包括反應管，所述反應管設于處理容器的中心區域并穿過過濾板、第二過液板，所述反應管底部與處理容器底部連接，所述反應管上端位于處理容器上部，所述反應管上端設有分布器，中心管穿過處理容器和分布器通入到反應管內。

　　所述中心管外側設有螺旋板。

　　所述處理容器上部設有堿液進口，所述處理容器中部設有酸液進口，所述處理容器下部設有料液出口。

　　所述反應管底部設有料液入口。

　　所述過濾板與第二過液板之間的間距為處理容器高度的0.3-0.7倍。

　　所述過濾板與第二過液板之間的間距為處理容器高度的0.5倍。

　　本實用新型提供的雙甘膦廢水的處理裝置，可以使雙甘膦廢水在分步處理中逐步得以凈化，廢水在反應管內與雙氧水混合，管內設置的螺旋板使廢水和雙氧水混合充分，反應完全，保證了廢水達標排放。處理后的廢水指標為：磷的含量約為3-6mg/L，碳的含量約為40-55mg/L，氮的含量約為18-30mg/L，COD約為95-120mg/L。
