一、概述

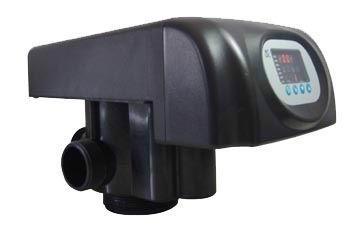

    潤新控制閥是國內款完全自主知識產權的全自動水處理系統用多功能控制閥。依托端面密封的原理，將多個閥門緊密地集成在一個閥體上，呈平面圓周布置。當旋轉動片時，即可實現同時關閉若干閥門，同時開啟另外若干閥門的功能。

二、工作原理

    依托端面密封的原理，將多個閥門緊密地集成在一個閥體上，呈平面圓周布置。當旋轉動片時，即可實現同時關閉若干閥門，同時開啟另外若干閥門的功能。

     A.結構原理

       采用一定面積的高平面度兩平面的貼合，能起到密封阻流的作用。潤新閥在閥體內徑向固定一個高平面度的定密封片，通過手柄或電機帶動高硬度、高平面度的陶瓷動密封片與定密封片貼合旋轉，由于動、定密封片各自帶有不同的盲孔與通孔，當動片停留在定片的不同位置時，即可產生不同的流體通道，從而實現制水、反沖洗、吸鹽+慢洗、向鹽箱補水、正沖洗等五種功能。（過濾閥實現制水、反沖洗、正沖洗三種功能）。

     B.自動閥控制原理

       信號→程序控制器→傳動裝置→動閥片→定位裝置→程序控制器

    系統采用微電腦控制，以時間、流量或者出水水質等為信號啟動程序，通過傳動裝置帶動動閥片旋轉，到達相應的位置后，通過定位裝置將信號傳送至微電腦，停止動作；當下一信號滿足設定要求時，再次啟動轉向下一工位。如此周期循環，在動閥片旋轉一周的過程中，實現所需的各種功能。



三、結構特點

    1.端面密封結構

      A.動片采用陶瓷

      B.定片采用高強度合成材料

      C.對各種軟化閥，采用部分平衡結構，以防止由于水壓的升高而導致密封面扭矩加大。

    2.可帶壓操作

      潤新閥因采用兩片高平面度的密封片相互貼合旋轉密封，在各個功位相互切換時，可直接帶壓操作。

    3.無原水旁通

      控制閥在再生或清洗時自動阻斷軟水器或過濾器的出水管路，阻止未處理的原水進入系統。

    4.裝配簡單

      閥門主要由閥體、動定密封片、撥叉、壓緊螺塞等組成；復雜零件-閥體采用一次成型，加工環節少，尺寸穩定性高。

      直接將每個工作位置的定位固定在閥體上，定位精度更高。

      安裝時，每個零部件都有限位，不會裝錯。

    5.有多種規格射流器

      射流器的吸鹽量與出口總流量之比在25%~35%之間。

      每種罐體都有一種射流器與之相配。



四、性能

    潤新閥的耐雜質能力更強，反洗流量大，顯示方式有LED及LCD兩種，再生方式有順流再生、逆流再生供選擇。潤新閥的出廠產品100%進行0.1MPa、0.6MPa氣壓及水壓測試且通過美國NSF認證，具有嚴格的可靠性。
