　　申請日2016.10.11

　　公開(公告)日2017.05.31

　　IPC分類號G01N1/10; C02F1/00

　　摘要

　　本實用新型涉及污水處理領域，具體涉及一種污水處理用水質采樣裝置，包括用于采樣的采樣組件、驅動采樣組件運動到指定位置的動力組件、用于對采樣組件和動力組件進行控制的控制組件;所述采樣組件包括一端伸入水體內部取樣的若干個取樣管、連接于若干個取樣管用于盛裝取樣管取得的水樣的若干個試管、驅動取樣管上下運動的采樣電機、連接于采樣電機輸出端的轉軸、連接于試管和取樣管用于抽真空的真空泵，所述取樣管中間部分繞設于轉軸上且自由端連接于試管;所述動力組件包括用于放置采樣組件的運動船、驅動運動船運動的推進機構。本實用新型適用范圍廣、使用方便、一次能實現不同深度水樣采集、采樣效率高。

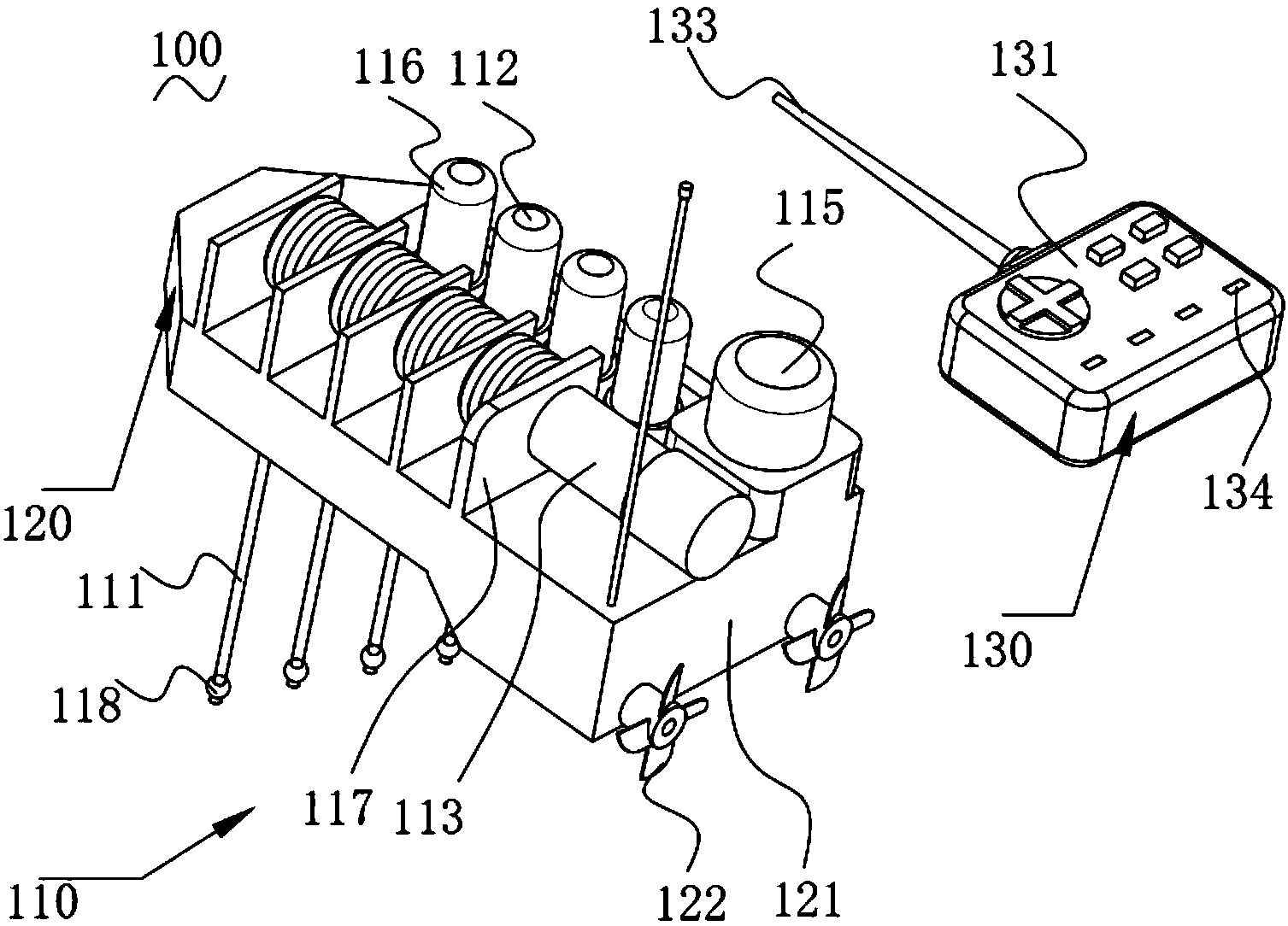

　　摘要附圖

　　權利要求書

　　1.污水處理用水質采樣裝置，其特征在于：包括用于采樣的采樣組件、驅動采樣組件運動到指定位置的動力組件、用于對采樣組件和動力組件進行控制的控制組件;所述采樣組件包括一端伸入水體內部取樣的若干個取樣管、連接于若干個取樣管用于盛裝取樣管取得的水樣的若干個試管、驅動取樣管上下運動的采樣電機、連接于采樣電機輸出端的轉軸、連接于試管和取樣管用于抽真空的真空泵，所述取樣管中間部分繞設于轉軸上且自由端連接于試管;所述動力組件包括用于放置采樣組件的運動船、驅動運動船運動的推進機構。

　　2.根據權利要求1所述的污水處理用水質采樣裝置，其特征在于：所述控制組件包括遙控器、設置于運動船上用于接收遙控器信號的天線，所述遙控器電連接于真空泵、采樣電機、推進機構。

　　3.根據權利要求2所述的污水處理用水質采樣裝置，其特征在于：若干個取樣管的長度互不相同。

　　4.根據權利要求3所述的污水處理用水質采樣裝置，其特征在于：所述采樣組件還包括設置于任意兩個取樣管之間用于防止取樣管纏繞的隔板，所述隔板卡設于轉軸上。

　　5.根據權利要求4所述的污水處理用水質采樣裝置，其特征在于：所述試管外套設有密封罩，所述密封罩表面刻有編號。

　　6.根據權利要求5所述的污水處理用水質采樣裝置，其特征在于：所述取樣管伸入水體的一端設有一不銹鋼金屬嗦咀。

　　7.根據權利要求6所述的污水處理用水質采樣裝置，其特征在于：所述取樣管為硅膠軟管。

　　8.根據權利要求7所述的污水處理用水質采樣裝置，其特征在于：所述控制組件還包括嵌設于遙控器上用于指示采樣進程的若干個報警器和若干個提示燈，所述報警器和提示燈的數目與試管的數目相匹配。

　　說明書

　　污水處理用水質采樣裝置

　　技術領域

　　本實用新型涉及污水處理領域，特別涉及一種污水處理用水質采樣裝置。

　　背景技術

　　污水處理技術主要有五項：生物膜修復技術、人工濕地技術、生態浮島技術、固定化生物酶技術以及曝氣增氧技術。

　　由于不同水體，水質不同、污染源不同、污染時間不同、污染程度不同、且生活污水也隨著人們生活習慣及季節變化而改變，總的水體和河流的污染情況復雜，所以不同的水體需采取不同的治理方式，在確定針對性的治理方式前，需根據水質的具體情況設計治理方案，因此，水質采樣是水體治理的關鍵環節。

　　現有的水質采樣設備存在以下弊端，一方面，只能采集水體河床處的水樣，對水體中央的水樣無法實現采集，適用范圍窄、使用不方便，第二方面，一次只能采集水體某一深度的水樣，導致采樣效率低。

　　雖然結構復雜，采樣位置不精準，不易攜帶，成本高而且被提取上來的水也是經過了很多次過濾了導致了檢測不精準，且水體水中央等位置的水質采樣需要乘坐船只等工具才能夠采集;第二方面，一次只能采集某一深度的污水，若要采集不同深度的水樣，需進行多次采集，采樣效率低。

　　實用新型內容

　　為解決上述問題本實用新型提出了一種適用范圍廣、使用方便、一次能實現不同深度水樣采集、采樣效率高的污水處理用水質采樣裝置。

　　本實用新型所采用的技術方案是：污水處理用水質采樣裝置，包括用于采樣的采樣組件、驅動采樣組件運動到指定位置的動力組件、用于對采樣組件和動力組件進行控制的控制組件;所述采樣組件包括一端伸入水體內部取樣的若干個取樣管、連接于若干個取樣管用于盛裝取樣管取得的水樣的若干個試管、驅動取樣管上下運動的采樣電機、連接于采樣電機輸出端的轉軸、連接于試管和取樣管用于抽真空的真空泵，所述取樣管中間部分繞設于轉軸上且自由端連接于試管;所述動力組件包括用于放置采樣組件的運動船、驅動運動船運動的推進機構。

　　對上述技術方案的進一步改進為，所述控制組件包括遙控器、設置于運動船上用于接收遙控器信號的天線，所述遙控器電連接于真空泵、采樣電機、推進機構。

　　對上述技術方案的進一步改進為，若干個取樣管的長度互不相同。

　　對上述技術方案的進一步改進為，所述采樣組件還包括設置于任意兩個取樣管之間用于防止取樣管纏繞的隔板，所述隔板卡設于轉軸上。

　　對上述技術方案的進一步改進為，所述試管外套設有密封罩，所述密封罩表面刻有編號。

　　對上述技術方案的進一步改進為，所述取樣管伸入水體的一端設有一不銹鋼金屬嗦咀。

　　對上述技術方案的進一步改進為，所述取樣管為硅膠軟管。

　　對上述技術方案的進一步改進為，所述控制組件還包括嵌設于遙控器上用于指示采樣進程的若干個報警器和若干個提示燈，所述報警器和提示燈的數目與試管的數目相匹配。

　　本實用新型的有益效果為：

　　1、控制組件控制動力組件工作，動力組件驅動采樣組件運動到水體指定位置進行采樣。一方面，采樣組件包括一端伸入水體內部取樣的若干個取樣管、連接于若干個取樣管用于盛裝取樣管取得的水樣的若干個試管、驅動取樣管上下運動的采樣電機、連接于采樣電機輸出端的轉軸、連接于試管和取樣管用于抽真空的真空泵，所述取樣管中間部分繞設于轉軸上且自由端連接于試管，采樣電機通過轉軸帶動取樣管上下運動到指定深度，真空泵對試管和取樣管抽真空，在真空吸力作用下，水樣通過取樣管進入到試管中，完成水樣采集，由于設有多個取樣管，可一次完成采集多個水樣，采樣效率高;第二方面，動力組件包括用于放置采樣組件的運動船、驅動運動船運動的推進機構，在推進機構作用下，采用組件能隨同運動船一起到達水體的任意位置，實現水體任意位置的采樣工作，適用范圍廣、使用方便。

　　2、控制組件包括遙控器、設置于運動船上用于接收遙控器信號的天線，所述遙控器電連接于真空泵、采樣電機、推進機構，通過遙控器控制推進機構以驅動采用組件運動到指定位置，控制精度高，采樣精度高，通過遙控器開啟真空泵、遙控器開啟采樣電機，使用方便。

　　3、若干個取樣管的長度互不相同，能一次采集水體不同深度處的水樣，便于對水體不同深度的水污染情況進行分析，進一步增加了本實用新型使用的便利性。

　　4、采樣組件還包括設置于任意兩個取樣管之間用于防止取樣管纏繞的隔板，所述隔板卡設于轉軸上，采樣電機驅動轉軸旋轉，轉軸旋轉帶動取樣管收管或放管，若不設置隔板將不同取樣管分開，取樣管會相互纏繞，影響使用，進一步增加了本實用新型使用的便利性。

　　5、試管外套設有密封罩，一方面起到密封的作用防止在采樣過程中外界水直接進入試管，第二方面，采樣完畢后，直接將本實用新型的采樣裝置導致過來，從上向下取下密封罩，采集的水樣就會全部進行密封罩，便于后續樣品分析，同時，密封罩表面刻有編號，便于工作人員在進行分析時清楚的知道哪個密封罩的水樣取自哪個深度，防止混淆，進一步增加了本實用新型使用的便利性。

　　6、取樣管伸入水體的一端設有一不銹鋼金屬嗦咀，增加取樣管一端的重力，使得取樣管能在重力作用下順利沉入水中，進一步增加了本實用新型使用的便利性，且采用不銹鋼金屬嗦咀，防止生銹而對樣本產生二次污染，進一步提高采樣精度。

　　7、取樣管為硅膠軟管，硅膠管具有一定的彈性，水樣中的固體污染物不會堵塞取樣管，保證水樣能順利采集，進一步增加了本實用新型使用的便利性。

　　8、控制組件還包括嵌設于遙控器上用于指示采樣進程的若干個報警器和若干個提示燈，所述報警器和提示燈的數目與試管的數目相匹配，通過報警器和提示燈，指示采用進程，如當采樣完成時，報警器發出警報，提示燈閃亮，工作人員收到信號后停止采樣，進一步增加了本實用新型使用的便利性。
