今天為廣大朋友介紹的是——廢水比例電磁閥

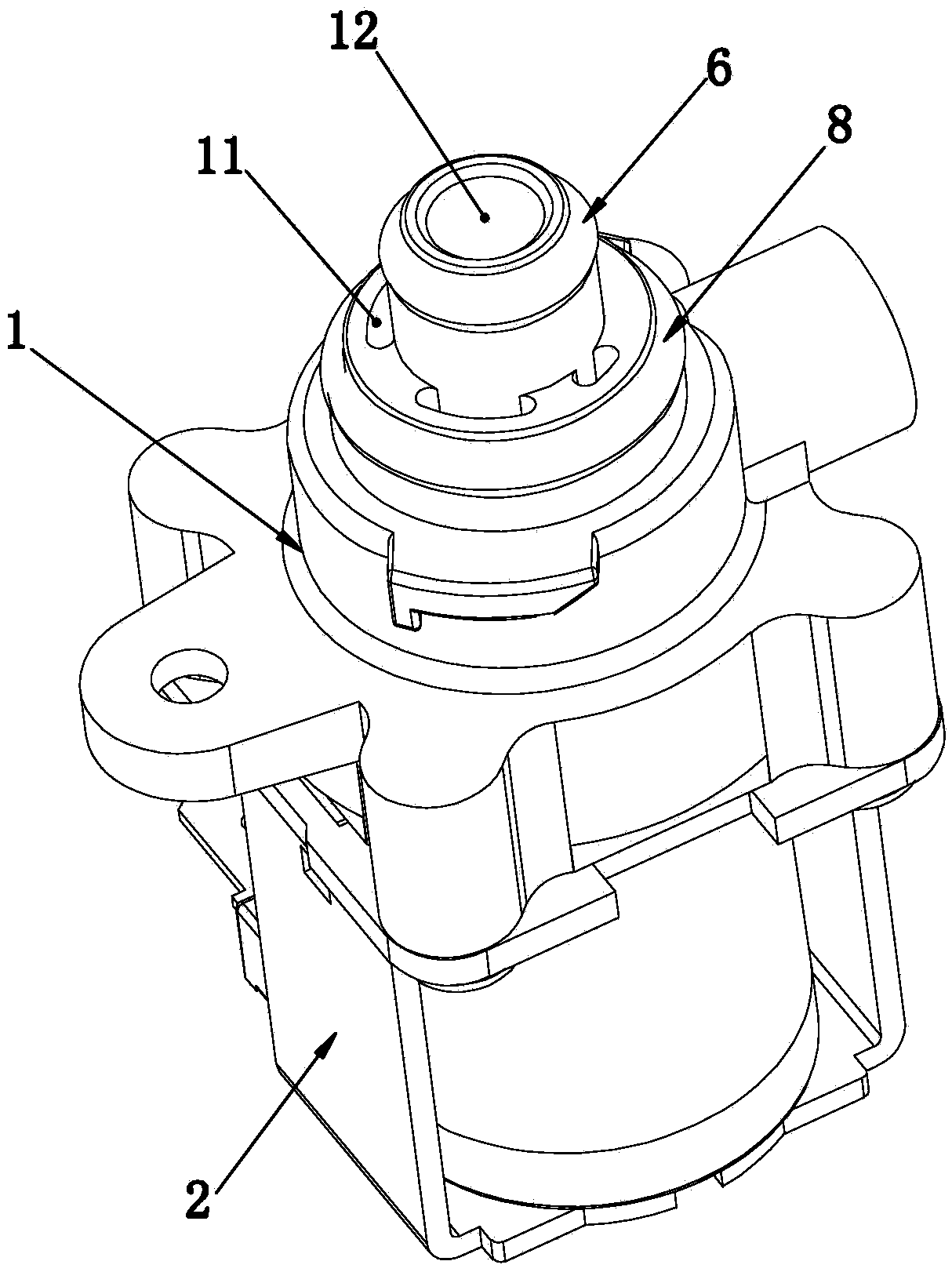

　　廢水比例電磁閥提供了如下技術方案：一種廢水比例電磁閥，包括有閥體及電磁機構，閥體上設有介質進入通道、介質流出通道及連接腔，連接腔處設有與電磁機構聯動連接的密封膜片，電磁機構包括有架設于閥體上的鐵芯及套設于鐵芯外的線圈，鐵芯與密封膜片聯動連接，連接腔內設有與介質流出通道導通的導流孔，介質進入通道與介質流出通道平行并列排布于閥體上，導流孔內插設有與導流孔插接連接且外周面與導流孔密封的針管，針管內設有流道，流道的軸向一端與連接腔導通，另一端與介質流出通道導通。采用上述技術方案，提供了一種可調節廢水流量、減少噪音的廢水比例電磁閥。

　　1.一種廢水比例電磁閥，包括有閥體及電磁機構，閥體上設有介質進入通道及介質流出通道，介質進入通道與介質流出通道之間通過連接腔導通，連接腔處設有與電磁機構聯動連接且可促使連接腔與介質進入通道及介質流出通道導通或封閉的密封膜片，電磁機構包括有架設于閥體上的鐵芯及套設于鐵芯外的線圈，鐵芯與密封膜片聯動連接，連接腔內設有與介質流出通道導通的導流孔，其特征在于：介質進入通道與介質流出通道平行并列排布于閥體上，所述的導流孔內插設有與導流孔插接連接且外周面與導流孔密封的針管，針管內設有流道，流道的軸向一端與連接腔導通，另一端與介質流出通道導通。

　　2.根據權利要求1所述的廢水比例電磁閥，其特征在于：所述的介質進入通道與介質流出通道呈臺階狀設置，介質進入通道的進口的外周面及介質流出通道的出口的外周面上分別開設置有缺槽，缺槽的底部端面為供密封圈放置定位的密封面;所述閥體上設有安裝臺階，該安裝臺階處設有密封件。

　　3.根據權利要求1或2所述的廢水比例電磁閥，其特征在于：所述的介質流出通道設于閥體上對于設置電磁機構一端的另一端，介質流出通道為延伸至閥體連接腔內的管體，該管體的周邊設置有若干個與連接腔導通的孔，該孔為介質進入通道。

　　純水凈化設備的水處理系統需要根據季節的變化或水質的優劣對廢水的排出量實施調控，其調控皆采用電磁閥實施。傳統的電磁閥主要由閥體及電磁機構，閥體上設有介質進入通道及介質流出通道，介質進入通道與介質流出通道之間通過連接腔導通，連接腔處設有與電磁機構聯動連接且可促使連接腔與介質進入通道及介質流出通道導通或封閉的的密封膜片，電磁機構包括有架設于閥體上的鐵芯及套設于鐵芯外的線圈，鐵芯與密封膜片聯動連接。為了使廢水排出，連接腔內設有與介質流出通道導通的導流孔，該導流孔的橫截面呈錐形，雖然可實現廢水的排出，但無法對廢水的排出流量實時控制，并且在排廢水過程中噪音較大。

　　發明內容

　　針對現有技術存在的不足，本實用新型提供了一種可調節廢水流量、減少噪音的廢水比例電磁閥。

　　為實現上述目的，本實用新型提供了如下技術方案：一種廢水比例電磁閥，包括有閥體及電磁機構，閥體上設有介質進入通道及介質流出通道，介質進入通道與介質流出通道之間通過連接腔導通，連接腔處設有與電磁機構聯動連接且可促使連接腔與介質進入通道及介質流出通道導通或封閉的密封膜片，電磁機構包括有架設于閥體上的鐵芯及套設于鐵芯外的線圈，鐵芯與密封膜片聯動連接，連接腔內設有與介質流出通道導通的導流孔，其特征在于：介質進入通道與介質流出通道平行并列排布于閥體上，所述的導流孔內插設有與導流孔插接連接且外周面與導流孔密封的針管，針管內設有流道，流道的軸向一端與連接腔導通，另一端與介質流出通道導通。

　　采用上述技術方案，通過在導流孔中設置可與導流孔插接連接的針管，促使連接腔與介質流出通道之間通過該針管中的流道實施連通，而且該針管的設置消除了廢水排出時的噪音。

　　本實用新型進一步設置為：介質進入通道與介質流出通道呈臺階狀設置，介質進入通道的進口的外周面及介質流出通道的出口的外周面上分別開設置有缺槽，缺槽的底部端面為供密封圈放置定位的密封面;所述閥體上設有安裝臺階，該安裝臺階處設有密封件。

　　采用上述技術方案，這樣設置無需在閥體上開設供密封圈及密封件放置的密封槽，不僅方便了加工，而且便于安裝。

　　本實用新型進一步設置為：介質流出通道設于閥體上對于設置電磁機構一端的另一端，介質流出通道為延伸至閥體連接腔內的管體，該管體的周邊設置若干個與連接腔導通的孔，該孔為介質進入通道。

　　采用上述技術方案，這樣設置便于將閥體與凈水系統中的其它部件實施安裝，同時也可便于加工。
