今天為廣大朋友介紹的是——SBR反應池計算

　　普通SBR反應池容積除了考慮反應時間外，還需考慮沉淀、排水、閑置過程需要占用的時間。

　　



　　設：V、V1、V2分別為反應器總容積、充水體積和未充水前比較低水位時水的體積。

　　V、V1、V2之間的關系：

　　

(1)



　　命充水比：

　　

(2)



　　由(1)、(2)得：

　　

(3)



　　上述公式適合單池設計;

　　



　　式中：

　　V1——反應器充水體積，m3;

　　V——反應器總容積，m3;

　　V2——反應器未充水前比較低水位時水的體積，m3。

　　nc——反應池的個數;

　　V單——單個反應器總容積，m3;

　　V1單——單個反應器充水體積，m3

　　V2單——單個反應器未充水前比較低水位時水的體積，m3

　　m——充水比。

　　上述公式適合多池設計。

　　周期時間之間的關系：

　　



　　式中：

　　t——一個周期的時間，h;

　　t反——污水處理所需的反應時間，h;

　　t總(HRT)——總的水力停留時間，h;

　　t1——一個周期內的反應時間，h;

　　t2——一個周期內的非反應時間(沉淀時間和排水時間及待機時間之和)，h;

　　tF——一周期內的進水時間，h;

　　tO——一周期內的曝氣時間，h;

　　ts——一周期內的沉淀時間，h;

　　tD——一周期內的排水時間，h;

　　tb——一周期內的待機時間，h。

　　設定反應時間比為反應時間t反與總水力停留時間t總(HRT)的比值，用e表示：

　　



　　式中：

　　e——反應時間比;

　　t反——污水處理所需的反應時間，h;

　　t總(HRT)——總的水力停留時間，h。

　　設定一天內周期數為nZ：

　　



　　已知

　　



　　得：

　　

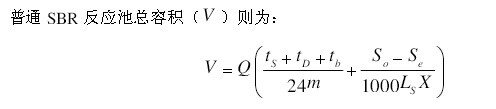

　　反應池(器)總容積：

　　



　　由于污水處理所需反應時間t反

　　



　　式中：

　　Q——設計污水量，m3/d

　　So——反應池進水五日生化需氧量BOD5mg/L;

　　Se——反應池出水五日生化需氧量;BOD5mg/L;

　　Ls——反應池的五日生化需氧量污泥負荷kgBOD5/(kgMLSS•d);

　　Lv——反應池的五日生化需氧量容積負荷kgBOD5/(m3•d);

　　X——反應池內混合液懸浮固體平均濃度MLSS，kg/m3;

　　Vx——反應器內污泥總量，kg。

　　容積負荷：

　　



　　則有效反應容積：

　　



　　已知：Q、So、Se;選定LS、X、SVI、充水比m。

　　LS——為污泥負荷選定：kgBOD/kgMLSS•d

　　X——為混合液污泥濃度MLSS選定：3～5kgMLSS/m3

　　SVI——為污泥體積指數：≤120(mL/g)

　　設定：SBR沉淀后的污泥濃度為

(Xn≥8.33kg/m3)，則：



　　



　　將(2)代入上式得：

　　



　　X=3~5kgMLSSm，SVI≤0.12mkg，m≥0.4;選定X、m及對應的SVI;確定每周期內的沉淀時間、排水時間之與待機時間之和t2;每日平均處理水量為Q;每周期進水量為充水量：V1=mV;則周期數：

　　



　　



　　
