一種家用中央水處理器，該水處理器的外殼(32)上設有市政水入口(31)、飲用水出口(29)、洗用水出口(30)、衛廁用水出口(27)、排污出口(28)及智能控制模塊(33)，其內部設有供水主管路、洗用水支路、飲用水支路、衛廁用水支路、樹脂罐反沖洗支路、多介質罐反沖洗支路。本發明借由上述方案不僅能實現智能控制，還能使產水量大大提高，同時滿足洗滌、洗浴、飲用等生活用水;另一方面改進了現有中央水處理器存在的問題，達到了節約用水、科學用水的目的，比較大限度的滿足城鄉居民用水需求。

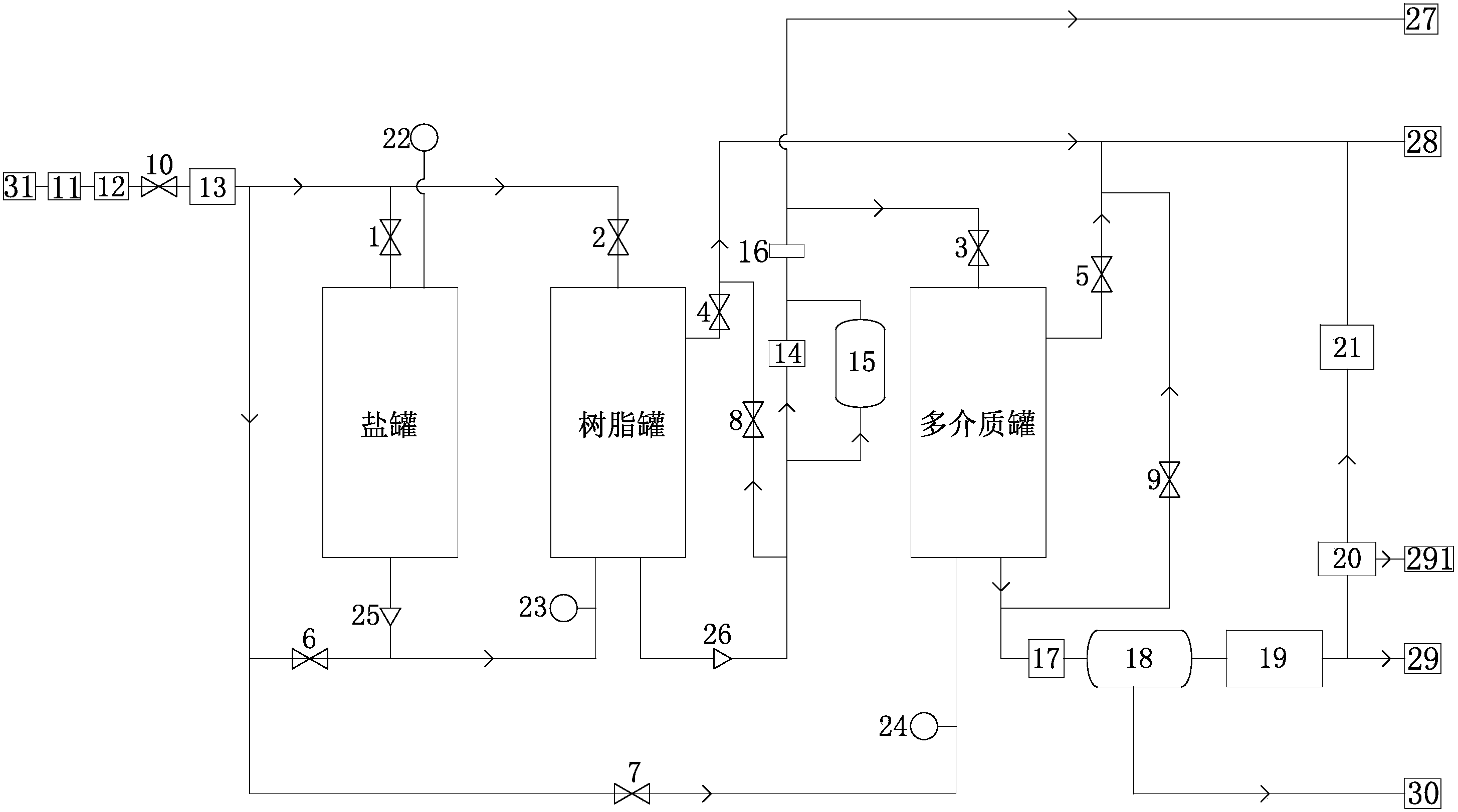

　　摘要附圖

　　權利要求書

　　1.一種家用中央水處理器，其特征在于該水處理器的外殼(32)上設有市政水入口(31)、飲用水出口(29)、洗用水出口(30)、衛廁用水出口(27)、排污出口(28)及智能控制模塊(33)，其內部設有供水主管路、洗用水支路、飲用水支路、衛廁用水支路、樹脂罐反沖洗支路、多介質罐反沖洗支路;

　　供水主管路上依次設有市政水入口(31)、電磁閥(10)、減壓閥(11)、流量計(13)，用于向各支路供水;

　　飲用水支路上依次設有第二電磁閥(2)、樹脂罐、第二單向閥(26)、并聯的電子閥開關(14)與增壓泵(15)、壓力傳感器(16)、第三電磁閥(3)、多介質罐、超濾膜過濾器(18)、紫外線殺菌器(19)、飲用水出口(29);該超濾膜過濾器(18)還與洗用水出口(30)連通形成洗用水支路;

　　衛廁用水支路上依次設有第二電磁閥(2)、樹脂罐、第二單向閥(26)、并聯的電子閥開關(14)與增壓泵(15)、壓力傳感器(16)、衛廁用水出口(27);

　　樹脂罐反沖洗支路上依次設有第六電磁閥(6)、第二氣閥(23)、樹脂罐、第四電磁閥(4)、排污出口(28);鹽罐上端設有氣閥(22)并通過電磁閥(1)與供水主管路連通，下端通過單向閥(25)與第六電磁閥(6)、第二氣閥(23)之間的管路連通;第二單向閥(26)還通過第八電磁閥(8)與排污出口(28)連通;

　　多介質罐反沖洗支路上依次設有第七電磁閥(7)、第三氣閥(24)、多介質罐、第五電磁閥(5)、排污出口(28);多介質罐下端的出口還通過第九電磁閥(9)與排污出口(28)連通;

　　智能控制模塊(33)與電磁閥(1)至第十電磁閥(10)、氣閥(22)至第三氣閥(24)、單向閥(25)至第二單向閥(26)、以及流量計(13)、電子閥開關(14)、壓力傳感器(15)、增壓泵(16)、紫外線殺菌器(19)連接。

　　2.根據權利要求1所述的家用中央水處理器，其特征在于所述紫外線殺菌器(19)通過開水器(20)與開水出口(291)連通，該開水器(20)通過泄壓開關(21)與排污出口(28)連通。

　　3.根據權利要求1所述的家用中央水處理器，其特征在于所述市政水入口(31)與第十電磁閥(10)之間設有PP棉過濾器(12)。

　　4.根據權利要求1所述的家用中央水處理器，其特征在于所述超濾膜過濾器(18)前設有第二PP棉過濾器(17)。

　　5.根據權利要求1所述的家用中央水處理器，其特征在于所述智能控制模塊(33)包括顯示模塊、按鍵模塊、無線W I F I模塊。

　　6.根據權利要求1所述的家用中央水處理器，其特征在于所述鹽罐內裝有精制鹽，樹脂罐內裝有食品級樹脂，多介質罐內裝有麥飯石、活性炭、KDF濾料。

　　7.根據權利要求1或6所述的家用中央水處理器，其特征在于所述樹脂罐的頂部和底部均設有布水器;多介質罐內的頂部和底部均設有布水器。

　　說明書

　　一種家用中央水處理器

　　技術領域

　　本發明屬于水處理領域，特別是涉及一種家用中央水處理器。

　　背景技術

　　隨著人們生活質量的日益提高，人們對飲用水以及生活用水的質量要求也越來越高，然而目前家庭用水的水質卻達不到人們的期望，所以迫切需求一種家用大流量多功能集成式中央水處理設備。基于市場調研和檢索，也沒有發現與本申請相似或相同的設備，在這種市場背景下，本申請的凈水設備應運而生。多年來，市面上的家用凈水設備品種繁多、凈水效果一般，沒有功能集成一體的水處理設備，根本無法滿足廣大人民的需求，無法同時滿足衛生間、廚房、浴室的正常用水，另一方面現有水處理設備智能化不足，滿足不了人民對凈水設備的渴望。

　　發明內容

　　本發明的目的在于，克服現有家用水處理設備的缺陷，而提供一種新型的家用中央水處理器，不僅能實現智能控制，還能使產水量大大提高，可同時滿足洗滌、洗浴、飲用等生活用水量;另外一方面，改進現有分質供水存在的問題，達到了節約用水、科學用水的目的，比較大限度的滿足城鄉居民的生活用水需求，從而更加適于實用。

　　本發明的目的及解決其技術問題是采用以下技術方案來實現。依據本發明提出的一種家用中央水處理器，該水處理器的外殼32上設有市政水入口31、飲用水出口29、洗用水出口30、衛廁用水出口27、排污出口28及智能控制模塊33，其內部設有供水主管路、洗用水支路、飲用水支路、衛廁用水支路、樹脂罐反沖洗支路、多介質罐反沖洗支路。

　　供水主管路上依次設有市政水入口31、第十電磁閥10、減壓閥11、流量計13，用于向各支路供水。

　　飲用水支路上依次設有第二電磁閥2、樹脂罐、第二單向閥26、并聯的電子閥開關14與增壓泵15、壓力傳感器16、第三電磁閥3、多介質罐、超濾膜過濾器18、紫外線殺菌器19、飲用水出口29;該超濾膜過濾器18還與洗用水出口30連通形成洗用水支路。

　　衛廁用水支路上依次設有第二電磁閥2、樹脂罐、第二單向閥26、并聯的電子閥開關14與增壓泵15、壓力傳感器16、衛廁用水出口27。

　　樹脂罐反沖洗支路上依次設有第六電磁閥6、第二氣閥23、樹脂罐、第四電磁閥4、排污出口28;鹽罐上端設有氣閥22并通過電磁閥1與供水主管路連通，下端通過單向閥25與第六電磁閥6、第二氣閥23之間的管路連通;第二單向閥26還通過第八電磁閥8與排污出口28連通。

　　多介質罐反沖洗支路上依次設有第七電磁閥7、第三氣閥24、多介質罐、第五電磁閥5、排污出口28;多介質罐下端的出口還通過第九電磁閥9與排污出口28連通。

　　智能控制模塊33與電磁閥1至第十電磁閥10、氣閥22至第三氣閥24、單向閥25至第二單向閥26、以及流量計13、電子閥開關14、壓力傳感器15、增壓泵16、紫外線殺菌器19連接。

　　進一步的，該紫外線殺菌器通過開水器與開水出口連通，該開水器通過泄壓開關與排污出口連通。

　　進一步的，該市政水入口31與第十電磁閥10之間設有PP棉過濾器。

　　進一步的，該超濾膜過濾器前設有第二PP棉過濾器。

　　進一步的，該智能控制模塊包括顯示模塊、按鍵模塊、無線WIFI模塊。

　　進一步的，該鹽罐內裝有精制鹽，樹脂罐內裝有食品級樹脂，多介質罐內裝有麥飯石、活性炭、KDF。

　　進一步的，該樹脂罐的頂部和底部均設有布水器;多介質罐內的頂部和底部均設有布水器。

　　借由上述技術方案，本發明與現有技術相比具有明顯的優點和有益效果。其至少具有下列優點：

　　1、本發明的一種家用中央水處理器的所有管路均為四分管，水流量大，可在保證水壓的情況下供多個用水設施同時使用。

　　2、本發明的一種家用中央水處理器的鹽罐采用精制鹽、樹脂罐采用食品級樹脂、多介質罐采用麥飯石、活性炭、KDF等濾料，且市政供水口與超濾膜過濾器處均安裝有PP棉過濾器，使得市政水得到多層過濾，完全滿足飲用水的水質要求。

　　3、本發明的一種家用中央水處理器的管路一進五出，功能強大。

　　4、本發明的一種家用中央水處理器采用智能控制系統，通過監控水流量來控制自動轉化、反沖洗、凈化、分質供水等工藝，改變以往凈化模式與工藝，達到合理用水的目的;工藝要求進水口與出水口壓力平衡、流量平衡，因此在市政供水口處增加減壓閥以減小市政水高壓沖擊本水處理器，在各個用水出口前增加增壓泵，實現了自動平衡高低壓以適合任何城鄉居民用水需求。

　　上述說明僅是本發明技術方案的概述，為了能更清楚了解本發明的技術手段，而可依照說明書的內容予以實施，并且為讓本發明的上述和其他目的、特征和優點能夠更明顯易懂，以下特舉較佳實施例，并配合附圖，詳細說明如下。
